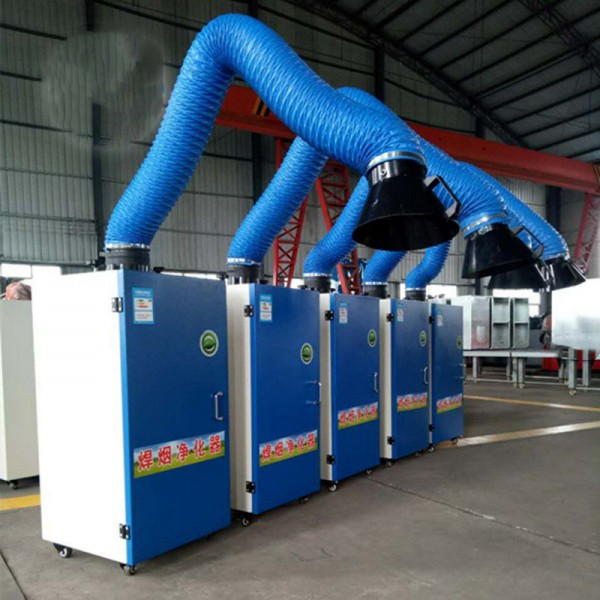

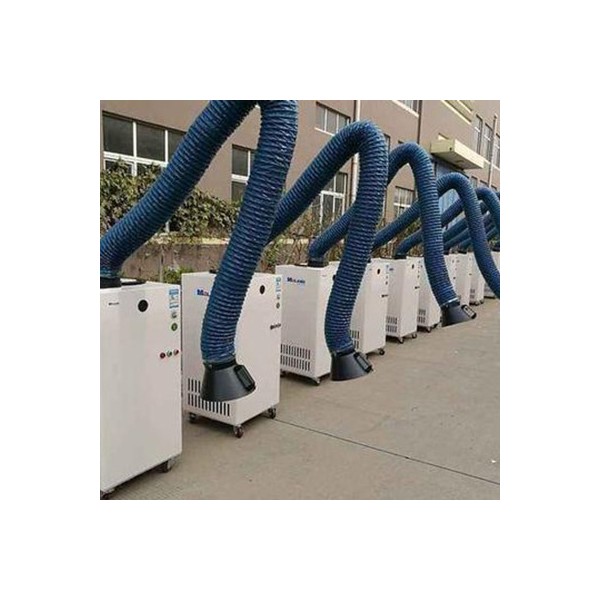

车间焊接烟尘处理技术方案，本公司车间焊接烟尘处理系统可根据客户现场具体工况来设计，具有吸尘效果好，净化效率高等特点，对于焊接烟尘，打磨粉尘，金属切削粉屑，喷砂粉尘，等粉尘有良好的净化效果，系统设计风量从2000m3/h-----200000 m3/h都可以满足，适用于各种工况下的除尘净化要求，满足环保排放标准！
集气罩是捕集焊接烟尘的装置。通过集气罩口负压的气流运动，可在有焊接烟尘散发地点直接捕集焊接烟尘而控制其在车间的扩散，保证室内工作区焊接烟尘浓度不超过卫生标准的要求。集气罩设计应该考虑实际环境，工作场合，以与工作场合匹配为宜，从而程度上收集焊接烟尘，减少扩散。
污染物捕集装置按气流流动的方式分为吸气式和吹气式两大类。吸气捕集装置按其形状分为两类：集气罩和集气管。对密闭的生产设备，若污染物在设备内部发生时，会通过设备的孔和缝隙逸到车间内，如果设备内部允许微负压存在时，则可采用集气管捕集污染物，如果设备内部不允许微负压存在或污染物发生在污染源的表面时，则可用集气罩进行捕集。
集气罩种类繁多，应用广泛。按集气罩与污染源的相对位置及围挡情况，可把集气罩分为三类：密闭集气罩、半封闭集气罩、外部集气罩。外部集气罩又可分为上部吸气罩、下部吸气罩、侧吸罩。根据要求，本设计采用上部吸气罩。
风管用于连接该系统的各个设备，提供气体流动的道路。风管布置要合理，力求短、直、顺。风管布置设计的好坏关系到管内流体的压力损失大小，从而影响了风机的选择。
因为螺旋风管的无焊接、不漏气、不漏水、噪音低、通风阻力小、低造价、坚固、美观等优点，我公司采用高速飞式切割机、无毛边、无须二次加工、施工安全，管径精密度高。使用SPIRORIB特殊加强型螺旋风管，更经济，可节省材料。重量轻，施工方便。规格齐全，生产速度快，交货迅速。 我公司可根据现场情况为您量身定做各种空气净化、通风、排风工程，从而提高您现场的工作效率。针对工厂焊接、打磨、抛光产生的烟气和粉尘排出车间进行整体厂房烟尘净化的设计。
含尘气流由下部风口进入气箱，通过导流挡板将气流均匀分配至过滤元件，在过滤元件的作用下，粉尘被吸附在过滤元件的表面，洁净的气体通过出口管道排出，脉冲阀在控制仪的控制下，对过滤元件进行轮流清灰;由于过滤零件采用垂直安装方式，可以保证良好的清灰效果。
